河北嘉业电力器材有限公司是一家专业化经营电力线路器材的厂家15830816800。位于河北省河间市，与北京、天津、石家庄相邻。地理位置优越交通便利。
我厂建于1985年，至今已有20年的生产历史。厂区总占地面积20000平方米，建筑面积8000平方米，有固定资金5000多万元，年产值9000余万元，上交利税200多万元，现有职工200余人，其中工程技术人员30人.公司生产设备***、技术力量雄厚、检测手段完善，年生产的产品经河北质检定期监督检验，合格率98%。连续多次被评为“产品质量信的过单位”、“重合同守信用企业”。我厂生产的氧化锌避雷器

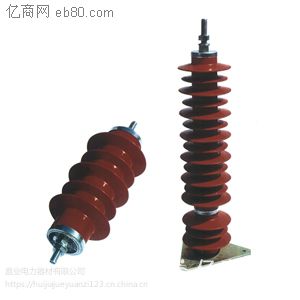

HY5W系列避雷器

HY5WS-17/45 HY5WS-17/50

用途特点

   本公司生产的HY系列避雷器主要用于35KV及以下电压系统，用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。外壳采用硅橡胶浇铸而成，运输过程中不易损坏，增大了放电距离，使用寿命大大加长。

型号
说明

以HY5WS-17/50为例H-有机复合外套Y-金属氧化物避雷器5-标称放电电流(KA) W-W表示无间隙，C表示串联间隙S-S表示配电、Z电站、D电机型、R电容型17-避雷额定电压(KV) 50-标称放电电流下***残压(KV)

工作原理

由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。

当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

使用条件

1.环境温度：不低于－40℃，不高于＋60℃。

2.海拔高度不超过3000m，超出3000m可根据实际情况***。

3.电网频率：48～52Hz（50Hz系统）、58～62Hz（60Hz系统）。

4.长期加在避雷器上的电压不能超过其额定电压。

5.安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃，如有，在定货时要注明。

HY5WS-17/50配电型避雷器使用注意事项：

1、户内型可水平安装在各种不同型号的开关柜的手车底盘内或支撑梁上；

2、带有动作记录仪(IM)的HY5WS,先将HY5WS本体(安装方式同上)和动作记录仪(嵌入式,安装在易观察的地方,外壳须接地)各自固定好后,通过带航空插头的七芯屏蔽电缆相连,安装尺寸详见《HY5WS-IM过电压动作记录仪技术说明书》；

3、HY5WS在和三相电源(A、B、C)及接地端(D)相连时,须注意以下事项：

一电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间保持的更小安全距离的要求；

二HY5WS电缆线之间的安全距离及HY5WS电缆线与不同相母线（或柜体）之间的安全距离应不小于该型三相三相过电压保护器相间距离（应在电缆电缆拉紧状况下）；

⑶HY5WS高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固定在同相母排(线)上，严禁将不同相电缆捆扎在一起；

⑷安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。

HY5WS-17/50配电型避雷器订货须知：

1.使用的环境温度为-40℃~+60℃，海拔高度小于2000m(高于2000m订货时注明）。

2.户内型HY5WR的电缆长度及接线鼻孔径需在订货时注明。

3.在系统发生间歇性弧光接地过电压或铁磁谐振过电压时，有可能导致HY5WR的损坏。
